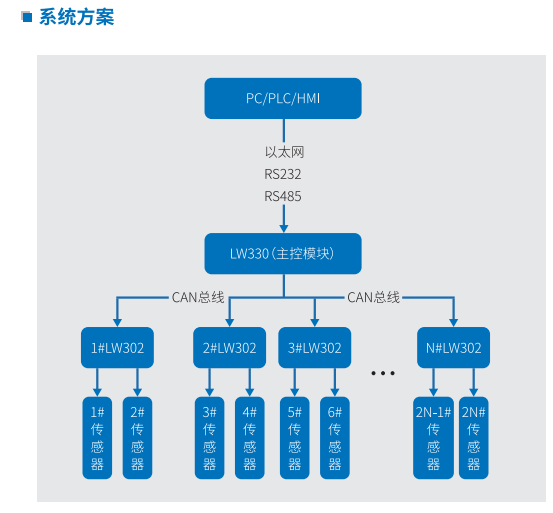

此方案以主控模塊LW330和雙通道稱重LW302為例，主控LW330與LW302之間采用CAN總線通訊，LW330默認以20ms的周期自動把CAN總線上從站儀表的數據讀取到LW330內部以D1001開始的數據區,每臺儀表讀取的數據包大小占用4個D區。PC、PLC或HMI(多個主站可同時從不同的接口訪問主控模塊里的數據)與LW330之間采用工業以太網或RS232或RS485通訊，讀取LW330內部以D1000開始的數據區(如有N個從站,讀取長度為4N)，即可一次性讀取完所有從站的數據，即使采用RS485接口也可以實現重量數據和狀態信息的快速采集。
產品介紹：
KZ330稱重?cái)?shù)據采集系統采用組件化設計，該系統由主控通訊模塊和若干個稱重模塊組成,主控通訊模塊和稱重模塊之間采用成熟 AN總線技術連接，可有效減少現場布線,且接入的稱重模塊數量最多可達127個,用戶可根據系統的要求來選擇不同數量的模行靈活搭配，以最佳的性價比來完成控制系統的要求。

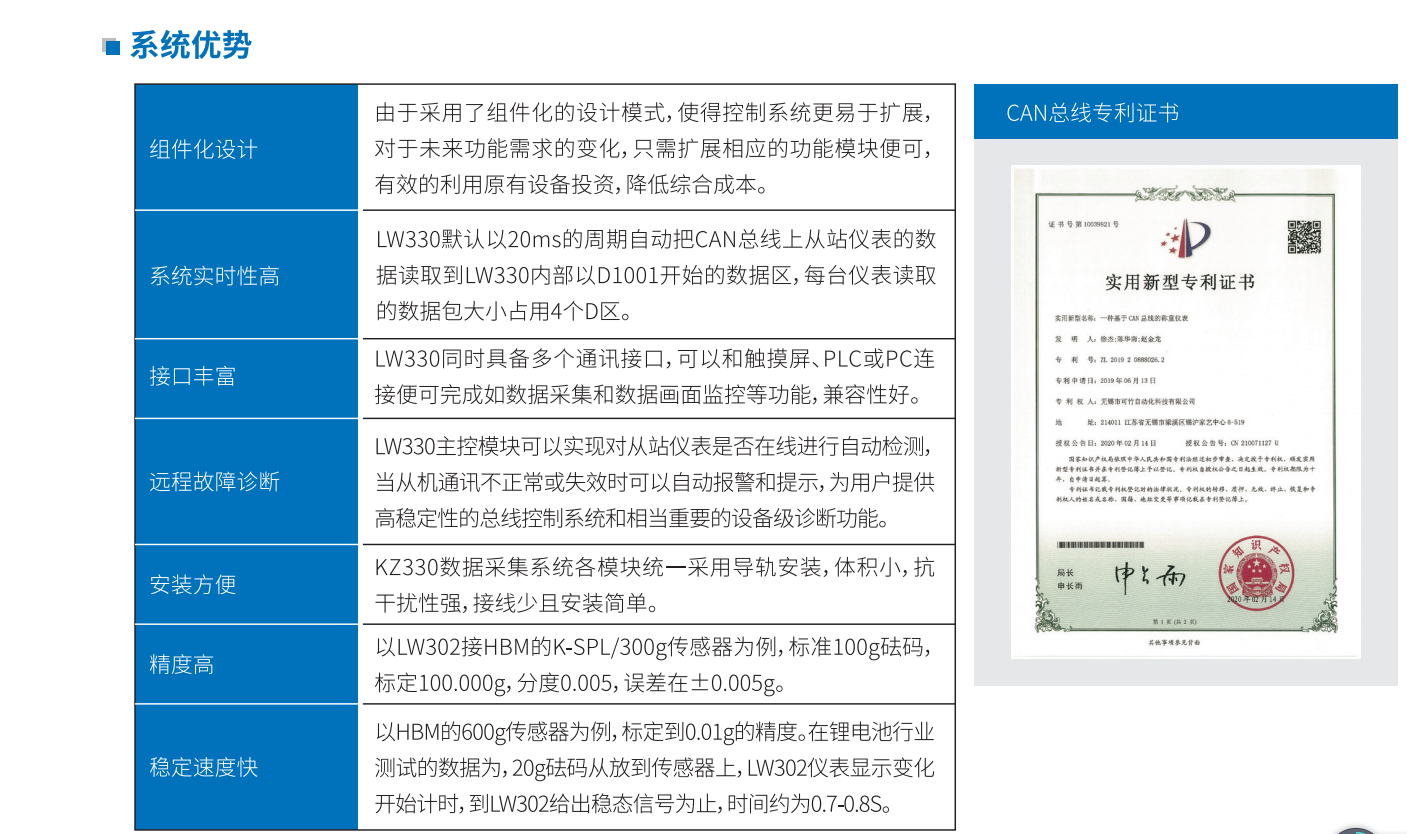

可竹自動化科技有限公司擁有成熟軟硬件研發團隊，
標準人機接口
遠程智能快速故障診斷
現場總線極速，系統數據采集實時性強
擴展性好，稱重儀表等從模塊可直接接入
組件化設計、即可分布式安裝又可集中式安裝
可實現小砝碼標定大量程
|
工作電源 |
DC24V( 18-36V ) |
功率 |
≤5W |
| 重 量 | 約0.2kg | 稱重處理 | AD通道;2通道 |
| 通訊接口 |
COM1:RS232,COM2:RS485 |
采樣速率 | 最高400次/秒 |
| 重量顯示 |
ABS外殼，帶顯示屏和操作面板 |
溫度系數 |
≤5ppm/℃ |
| 安裝方式 | 導軌式安裝 | 其他 |
無 |
